Brückenschaltung

In vielen Schaltungen der Elektrotechnik findest man die sogenannte Brückenschaltung.

Eine Brückenschaltung ist im Prinzip eine Kombination aus Reihenschaltung und Parallelschaltung.
Man nutzt zwei Reihenschaltungen um mit Hilfe dieser Spannungsteiler zwei verschiedene (manchmal auch gleiche) Potentiale zu definieren.

Die Spannung zwischen diesen Potentialen ist dann die Brückenspannung.

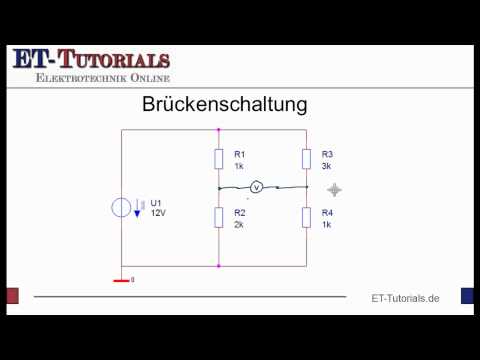

Im folgenden Video zeige ich einmal, wie so etwas aussieht.

Berechnung der Brückenspannung

Mit Hilfe der Rechenregeln für die Reihen- und Parallelschaltung kannst Du nun die Brückenschaltung ausrechnen.

Im nächsten Artikel rechne ich diese Aufgabe zur Brückenschaltung einmal vor und simuliere die Schaltung mit PSPICE.

Hat Dir der Artikel geholfen? - Dann hilf dem Artikel ;-)
