Tiefpass mit RC-Schaltung

Dies ist ein Gastartikel vom TeTeacher

Ein Tiefpass ist eine Filterschaltung, die Frequenzen filtern.
Wie man beim Namen schon erahnen kann, lässt der Tiefpass tiefe Frequenzen passieren und filtert hohe Frequenzen raus.

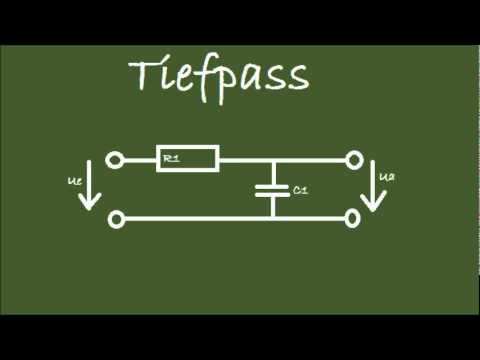

Der Tiefpass mit RC-Schaltung besteht aus einem Widerstand und einem Kondensator.

Die Eingangsspannung wird an der Reihenschaltung von Widerstand und Kondensator angelegt und die Ausgangsspannung wird am Kondensator abgegriffen.

Bei einer kleinen Frequenz, hat der Kondensator einen hohen Blindwiderstand. Also fällt nur ein geringer Teil der Spannung am Widerstand ab und es wird eine hohe Spannung am Kondensator abgegriffen.

Haben wir aber eine hochfrequente Eingangsspannung, hat der Kondensator einen geringen Blindwiderstand. In diesem Fall fällt ein Großteil der Spannung am Widerstand ab und am Kondensator kann nur eine geringe Ausgangsspannung abgegriffen werden.

Die Grenzfrequenz ist die Frequenz bei der nur noch 70,7% der Eingangsspannung am Ausgang ankommt.
Sie wird mit der Formel 1/2Pi x R x C berechnet.

Ein Tiefpass wird z.B. im Audiobereich eingesetzt um hohe Töne zu sperren und nur tiefe Töne wiederzugeben.
