Das Magnetfeld einer Spule – Rechte Hand Regel

Im letzten Artikel habe ich gezeigt, wie das Magnetfeld eines einzelnen stromdurchflossenen Leiters aussieht. Mit der „Rechte-Hand-Regel“ kann man sich sehr gut den Umlaufsinn des Magnetfeldes merken.

Das Magnetfeld eines einzelnen Leiters ist jedoch sehr schwach. Für die industrielle Verwendung, wie den Bau eines Elektromotors, zu schwach.

Um stärkere Magnetfelder zu erzeuge, nutzt man folgenden „Trick“.

Man nutzt den elektrischen Strom einfach öfter indem man den Leiter zu einer Spule wickelt.

In jeder Wicklung fließt der gleiche Strom. Und elektrischer Strom erzeugt nun einmal ein Magnetfeld.

Haben die durch die einzelnen Windungen erzeugten Magnetfeldlinien den gleichen Umlaufsinn, so addieren sich die einzelnen Magnetfelder zu einem starken Magnetfeld.

Dieser Umstand wird in der Praxis genutzt.

Im heutigen Video zeige ich, wie durch das Aufwickeln des Leiters zu einer Spule ein stärkeres Magnetfeld aufgebaut wird.

Die Magnetfelder der Wicklungen haben im Spuleninnenraum die gleiche Richtung und verstärken sich dort.

Das Magnetfeld einer Spule – Rechte-Hand-Regel

Die Polung des sich ergebenen Magnetfeldes kann man sich durch die Addition der einzelnen Magnetfelder herleiten.

Einfacher ist es jedoch sich eine weitere Eselsbrücke zu merken. Da diese Eselsbrücke wieder mit der rechten Hand funktioniert, erhalten wir eine zweite Rechte-Hand-Regel.

Wichtig: Bitte immer die Rechte Hand verwenden. Mit der linken Hand erhälst DU das falsche Ergebnis.

Also auch in Klassenarbeiten den Stift aus der rechten Hand legen und die rechte Hand verwenden.

Du glaubst nicht, wie oft aus Faulheit der Stift in der rechten Hand gelassen wird und dann versucht wird die Richtung des Nordpols mit der linken Hand zu ermitteln.

Wie funktioniert denn nun diese Rechte-Hand-Regel
;-)

Man legt die rechte Hand so auf die Spule, so dass die Finger in Richtung technischer Stromrichtung zeigen.

Der Daumen zeigt dann die Feldlinienrichtung an. Der Daumen zeigt also in Richtung Nordpol.

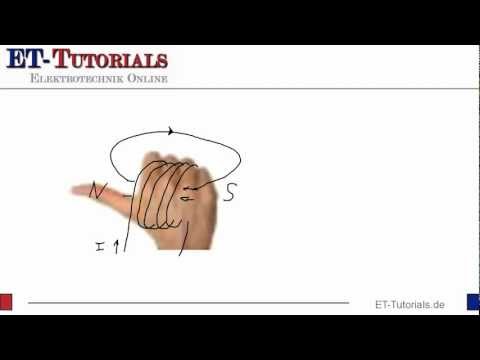

Das Video zum Magnetfeld einer Spule
