Berechnung der Leistungen für den unkompensierten Fall
Kategorien: Grundlagen, Lösungen, WechselstromDie Berechnung der einzelnen Leistungen ergibt sich dann aus P=I2 * R, bzw. Q=X2*R.
Die Scheinleistung wird mit Hilfe des Leistungsdreiecks berechnet.
Analog wird mit der Verlustleistung im Leitungswiderstand für Aufgabe 1.7 verfahren.

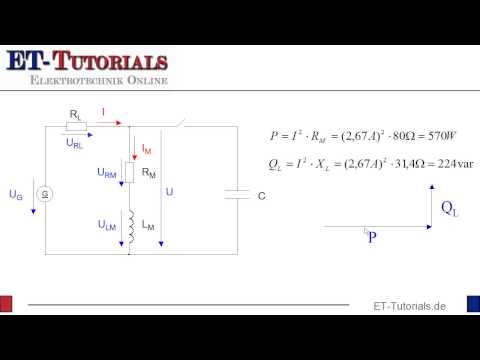

Hier das ganz noch einmal in einem kurzen Video.
Hat Dir der Artikel geholfen? - Dann hilf dem Artikel ;-)
(Gibt jetzt das erste Rating ab!)
Loading ...
|
