Arduino Lernen – Verstärkung mit einem Transistor

Das Arduino-Board. liefert an den digitalen Ausgängen nur eine Stromstärke von 40 mA.

Zum Betrieb einer Leuchtdiode genügt das. Leuchtdioden werden mit einer Stromstärke von ca. 20 mA betrieben.

Zwar ist der Arduino noch mit einigen „Power-Pins“ ausgestattet. Wenn man jedoch größere Lasten mit einem Arduino steuern möchte, wie zum Beispiel Motoren, reicht auch dieser Strom nicht.

Man muss man diesen Strom dann verstärken.

Dies kann man mit einem Transistor machen.

Ein Transistor ist ein Stromverstärker, der einen kleinen Strom verstärkt.

Man kann also einen kleinen Strom vom Arduino in den Transistor schicken. Der Transistor verstärkt den Strom und liefert hierdurch einen größeren Strom, mit dem dann beispielsweise ein Elektromotor betrieben werden kann.

Üblich sind dreistellige Stromverstärkungsfaktoren.

Ein Strom des Ardiono von beispielsweise I=20 mA kann also mit Hilfe eines Transistors mit einer Stromverstärkung von B=100 auf I=2A verstärkt werden.

Weitere Informationen zu Transitoren findest Du auch hier auf ET-Tutorials.de unter:
http://et-tutorials.de/elektronik/transistor/

Der Transistor an einem Arduino

Stefan zeigt im Video die Stromverstärkung des Transistors am Beispiel von 4 parallel geschalteten Leuchtdioden.

Da 4 Leuchtdioden die Stromstärke von 4 x 20 mA = 80 mA benötigen, der Arduino aber nur 40 mA an einem Digital Out liefert, muss der Strom verstärkt werden.

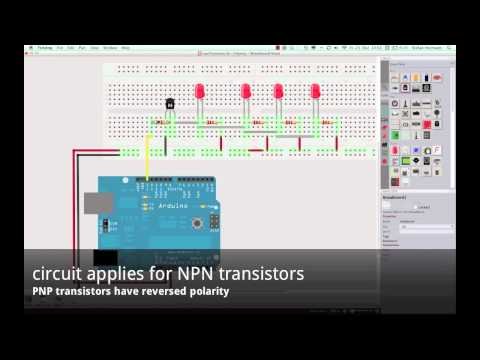

Auch in diesem Video baut Stefan die Schaltung zunächst einmal in der Software auf.

In dem Schaltplan sieht man die 4 parallel geschalteten und jeweils mit einem Vorwiderstand versehenen LEDs, die dann über den Transistor zu Ground durchgeschaltet werden können.

So wie die Schaltung aufgebaut wurde, funktioniert sie mit einem npn-Transistor. Bei der Verwendung eines pnp-Transistors müsste der Transistor oben mit dem Emitter an die Versorgungsspannung angeschlossen werden.

Die Dioden würden dann bei einem Low-Signal an der Basis leuchten.

Das Video zur Verstärkung mit einem Transistor

Viel Spaß mit dem Video. 🙂
