Arduino Lernen – Analog In mit Potentiometer und Servo-Motor

Im Video dieses Artikels geht um das Auslesen analoger Spannungsignale.

In der vergangenen Folge wurde ja schon die Ausgabe (quasi-)analoger Signale gezeigt.

Mit Hilfe einer PWM an einem digitalen Ausgangsport wurde für die Ausgabe analoger Spannungen etwas „getrickst“.

Dieser Trick über die PWM ist aber üblich im Mikrocontroller-Umfeld. Also nichts Arduino-typisches.

Für das Einlesen analoger Signale hat das Arduino-Board.aber einen „echten“ Analog-Digital-Wandler (ADC-Analog Digital Converter).

Um mit dem analogen Signal intern rechnen zu können, muss er natürlich in einen digitalen Wert gewandelt werden.

Ein Potentiometer zum Einstellen einer analogen Spannung

Analoge Spannungen bekommt man meistens über Sensoren geliefert.

Ein einfacher Sensor ist ein Potentiometer, das zum Beispiel mit der Hand eingestellt werden kann. Der Knopf zum Einstellen der Lautstärke eines Radios wäre ein Beispiel.

Man kann Potentiometer aber beispielsweise in Wippen einbauen, um so den aktuellen Winkel der Wippe zu messen, usw.

Stefan zeigt zu Beginn des Videos, wie ein Potentiometer aufgebaut ist und wie ein Potentiometer an das Arduino-Board angeschlossen werden kann.

Mit Hilfe des Potentiometers kann eine analoge Spannung zwischen 0V und 5V eingestellt werden.

Steuerung eines Servo-Motors durch das Potentiometer

Mit Hilfe der Spannung, die wir vom Potentiometer bekommen, soll ein Servo-Motor eingestellt werden.

Im Video nimmt Stefan zunächst einmal ein Beispielcode um die Möglichkeiten zu zeigen.

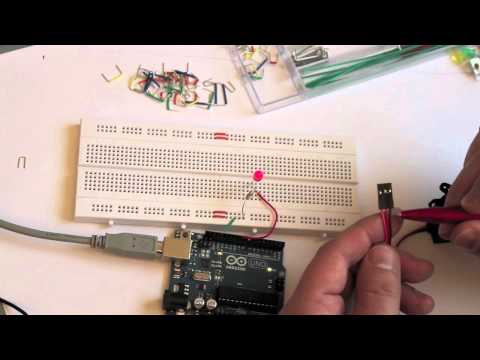

Hierzu baut er die Schaltung auf dem Breadboard und in der Fritzing-Umgebung auf, lädt anschließend das Beispielprogramm auf den Arduino und zeigt, wie der Servo-Motor mit Hilfe der analogen Spannung des Potentiometers eingestellt werden kann.

In einem späteren Video zeigt Stefan wie die Ansteuerung des Servos genau funktioniert.

Zunächst einmal aber viel Spaß mit dem heutigen Video
