Stattdessen realisiert man sie beispielsweise als Folien, die man durch ein Dielektrikum getrennt, aufwickelt.

Ein Kondensator wäre sonst viel zu groß, um interessante Kapazitäten zu realisieren.
Du kannst ja aus Spaß einmal ausrechnen, wie groß ein Kondensator mit der Kapazität C=1µF mit zwei Platten, die beispielsweise durch ein Dielektrikum mit ε r =4 in einem Abstand von d=0,1mm getrennt sind, sein müsste. Also wie groß die benötigte Fläche A ist.

Auf jeden Fall wäre der Kondensator zu groß, um noch in ein chices Smartphone zu passen

Neben dem Platzvorteil ergibt das Aufwickeln der Folien aber noch einen weiteren Vorteil.

Das Aufwickeln eines Kondensators erhöht die Kapazität

Yepp, die Kapazität eines Kondensators verdoppelt sich annähernd, wenn die Folien aufgewickelt werden.

Warum das so ist, zeige ich im folgenden Video.

Bei gegenüberliegenden Kondensatorplatten ordnen sich die Elektronen und Protonen so an, dass sich die Ladungsträger gegenüber liegen. Die Elektronen werden von den Protonen der anderen Platte angezogen.

Die Ladungsverteilung bei gegenüberliegenden Platten sieht also so aus, dass man eine hohe Ladungsträgerkonzentration an der Seite hat, die der anders gepolten Platte gegenüber liegt.

Durch das Aufwickeln der Kondensatorfolien erreicht man nun folgendes. Die Folien werden in Form einer Spirale aufgewickelt, so dass jede Folie zwei *gegnerische* Nachbarn hat.

Hier ordnen sich die Ladungsträger auf beiden Plattenhälften an.

Die effektiv nutzbare Fläche des Kondensators verdoppelt sich also nahezu.

Übungsaufgabe

Zum Üben hierzu habe ich wieder eine Aufgabe aus dem Buch ElektoT mitgebracht.
Ein Drehkondensator enthält 12 feste und 13 drehbare, jeweils parallel geschaltete, halbkreisförmige Platten. Ihr wirksamer Durchmesser ist D=6cm.

Der Abstand zwischen den Plattenoberflächen beträgt d=0,5mm.

Berechne die Kapazität der Platten, wenn die beweglichen Platten ganz eingedreht sind.

In dieser Aufgabe werden die Folien nicht aufgewickelt, sondern liegen abwechselnd nebeneinander, so dass die inneren Platten 2 Nachbarn haben. Die äußeren Platten haben nur einen Nachbarn.

In der nächsten Folge gbt es dann ein Lösungsvideo zur Aufgabe.

Ziel ist dabei, das Interesse der Jugendlichen für technische Fragestellungen zu wecken, insbesondere für die informations- und elektrotechnischen Fachgebiete.

Dies steht auch im Einklang mit den Forderungen der MINT-Initiative, den Stellenwert der MINT-Fächer zu verbessern, damit in der modernen Industrie-, Dienstleistungs- und Wissensgesellschaft der dringend benötigte Nachwuchs für mathematisch-naturwissenschaftliche und inge¬nieurwissenschaftliche Berufe gefördert werden kann.

Das Programm am 19. Januar beginnt um 10:00 Uhr mit Vorträgen zu Studienabläufen und -inhalten.

Dabei werden auch die aktuellen Bachelor- und Master-Studienangebote sowie die damit verbundenen Berufsperspektiven ausführlich vorgestellt. Bei Experimenten und Schnupperpraktika können die Schülerinnen und Schüler selbst aktiv mitmischen und sich zwischendurch mit kleinen Snacks für die nächste Runde stärken.

Neben der Möglichkeit Meinungsaustausch mit Professoren, Wissenschaftlern und Studierenden stehe auch ich als Studienfachberater der Fakultät für individuelle Beratungsgespräche zur Verfügung.

Programmablauf “Tag der Elektrotechnik und Informationstechnik” am 19.01.2011

10.00 Uhr

Begrüßung, Vorstellung der Fakultät Berufsfelder und Berufsaussichten in der Elektro- und Informationstechnik

10.15 Uhr

Studienangebote der Fakultät: Bachelor und Master of Science – akkreditierte Qualitätsabschlüsse

10.45 Uhr

Vortrag: Unfallvermeidung durch Bildsignalverarbeitung Prof. Dr. Christian Wöhler

11.15-14.00 Uhr
Experimentalvorführungen und Posterschau im Foyer des Physikgebäudes von den Lehrstühlen der Fakultät (und mit Snacks aus dem “Cafe Elektrotechnik”). In dieser Zeit besteht die Möglichkeit für individuelle Studienberatungen. Ebenfalls ist ein Informationsaustausch mit Studentinnen oder Studenten der Fachschaft „Elektrotechnik und Informationstechnik“ sowie mit Professoren und wissenschaftlichen Mitarbeitern der Fakultät möglich.

12.00-13.00 Uhr & 13.00-14.00 Uhr

Schnupperpraktika für interessierte Schülerinnen und Schüler, Vorführungen in kleinen Gruppen in den Laboren mit praktischen Aktivitäten der Teilnehmer, u.a.:

• Chip-Design digitaler Logik in CMOS

• Elektromobilität – Wie wird redet das Auto mit der Ladestation?

• Jagd auf Mr. X – Suche nach Störern und Fehlern im Internet • Funkwellen – Unsichtbaren Helfern auf der Spur • Rodeo Radio – Sound Processing mit DSPs

• Was bewegt das Auto? – Untersuchungen an einem Zündsystem

• Ein Roboter kratzt die Kurve – Hindernisvermeidung mit Lego® Mindstorms™

• Roboterfußball

Die jeweils einstündigen “Schnupper-Praktika” werden zweimal (zeitparallel zu den Vorführungen im Physik-Foyer) angeboten.

Anmeldung

Für diese Veranstaltung ist eine individuelle Anmeldung erforderlich.

Neben dem Tag der Elektrotechnik werden am Mittwoch 18. Januar auch einige Vorlesungen der Fakultät für SchülerInnen geöffnet, wozu keine Anmeldung erforderlich ist.

Es gibt viele Gründe für eLearning.

Inhalte wurden in der Schule nicht wirklich erklärt.

Der Lehrer erklärt es nur 1 Mal. Man kann den Lehrer nicht zurückspulen.

Jeder hat ein eigenes Lerntempo, das bei unterschiedlichen Themen unterschiedlich hoch sein kann. Manchmal muss man eben gewisse Dinge 3 Mal hören, lesen, machen, … um sie zu verstehen.

Zu Stoßzeiten, gerade vor Klassenarbeiten, möchte man sehr intensiv lernen. Auch zu Zeiten, in denen der eigene Lehrer nicht greifbar ist.

Ein sehr wichtiger Grund für eLearning ist aber auch folgender.

Für viele Menschen ist eLearning der einzige Zugang zu Bildung.

Bei einer Bestellung ab 50 Euro werden jedem Besteller 10 Euro gutgeschrieben, eine Erspartnis von immerhin 20%.

Dieses Angebot gilt bis zum 31.10.2011

Um den 10 Euro Gutschein einzulösen, besuche die Seite von ELV mit folgendem Link:

10 EUR Rabatt ab 50 EUR Warenwert mit dem Gutscheincode V00201 für Neu- und Bestandskunden bis 31.10.2011


Wichtig ist, dass Du an der Kasse den Gutscheincode V00201 eingibst.
Dann sparst Du 10 Euro bei Deinem Einkauf.

An zwei Tagen finden Interessierte Vorträge, einen Workshop und eine Fachausstellung zu den Themen Messtechnik, neue Trends in der Spektralanalyse, Wireless-Technologien, Echtzeit-Regelungstechnik, …

Die Veranstaltung findet statt in Berlin Adlerhof. Der Eintritt zu den Ausstellungen ist frei, für Studenten kostet die zweitägige Workshopteilnahme 60 Euro (Normalpreis 190 Euro).

Nähere Informationen zur Veranstaltung findest Du unter: http://www.gerotron.de/html/messen/anmeldung_radiotecc.htm

In diesem und den beiden folgenden Artikeln möchte ich einmal ein Widerstandsnetzwerk durchrechnen.
Die Aufgabe ist eine sehr typische Aufgabe, die in dieser oder ähnlicher Art auch gern in Klassenarbeiten genommen wird.

Die Aufgabe stammt aus dem Buch Elektro T, Grundlagen der Elektrotechnik
, dass ich selbst gern im Unterricht verwende.

In dem Buch findet man zu den einzelnen Themen zunächst eine einleitende Erklärung und anschließende Aufgaben.
Am Ende des Buches findet man die Ergebnisse zu den Aufgaben.

Ausführliche Lösungen gibt es in einem separaten Lösungsbuch
.

Berechnung von Potentialen, Spannungen und elektrischen Stromstärlken

In der heutigen Aufgabe sollen für ein Widerstandsnetzwerk Potentiale, Spannungen und Stromstärken berechnet werden.
Hierzu müssen zunächst einmal Widerstände mit Hilfe der Regeln zur Reihen- und Parallelschaltung zusammengefasst werden.

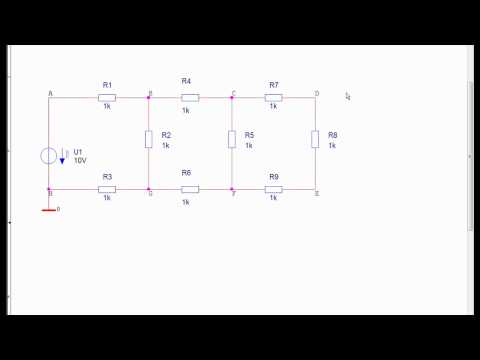

Hier zunächst einmal die Aufgabenstellung:
