PSpice-Kurs

Elektroniksimulation wird immer wichtiger.
Immer häufiger wird in der Elektronikentwicklung vor dem Bau eines Prototypen eine entwickelte Schaltung simuliert, um zunächst einmal die grundlegenden Funktionen zu testen.

Dies spart nicht nur Materialkosten sondern verbessert zudem die Entwicklungszeit von elektronischen Schaltungen.

Wer clever ist, nutzt den Vorteil, den professionielle Simulationsprogramme bieten, für die eigene Ausbildung.

  • Schaltungen lassen sich sehr schnell "aufbauen"
  • So lassen sich auch komplizierte Schaltungsberechungen sehr schnell auf Richtigkeit überprüfen.
  • Ãœbungsaufgaben ohne Lösung gehören der Vergangenheit an
  • Durch das effektive Experimentieren mit Schaltungen lern man Schaltungen wirklich verstehen.

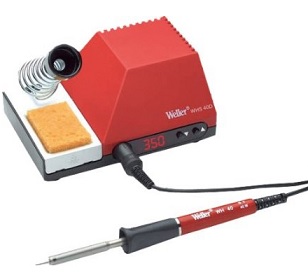

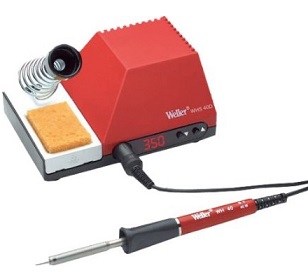

Statt zu Testzwecken Bauelemente aus einer Schaltung herauslöten und andere wieder mit einem Lötkolben einlöten zu müssen, kann in einer Simulation einfach der gewünschte Bauteilparameter geändert und anschließend neu simuliert werden.

Wenn Du Dich also mit Elektronik beschäftigen möchte, lohnt es sich für Dich, tiefer in die Elektroniksimulation einzusteigen.

PSpice für die Ausbildung kostenlos nutzen

Die Demo-Version der professionelle Schaltungssimulationssoftware PSpice reicht in ihrem Funktionsumfang für die Ausbildung völlig aus.

Auf der Seite des europäischen Distributors FlowCAD kann die Testversion von PSpice als Vollversion kostenlos herunterladen.

Beispielschaltungen in der FlowCAD Universität

In Zusammenarbeit mit FlowCAD habe ich in den letzten Jahren Beispielschaltungen, incl. Videos für PSpice erstellt.

Jede Beispielschaltungl behandelt ein kleines Thema der Elektrotechnik. Im zugehörigen Video wird jeweils der Aufbau anhand eines OrCAD Capture Schaltplans gezeigt und das elektrische Verhalten anhand einer PSpice Schaltungssimulation untersucht.

VIDEO-Kurs: Schaltungssimulation mit PSpice

Mein VIDEO-Kurs zum Thema

Schaltungssimulation mit PSpice

In dem Kurs lernst Du Schritt für Schritt PSpice für Deine Ausbildung in der Elektrotechnik effektiv einzusetzen.

  • von der Installation
  • über die Simulation einfacher Schaltungen
  • bis zur Aufnahme von komplexen Frequenzgängen

Kursinhalte

  • Installation von PSpice
  • Schaltpläne erstellen mit Capture
  • Einrichten von PSpice
  • Gleichstrom-Simulation
  • Transientenanalyse
  • Wechselstromanalyse
  • Frequenzgänge mit AC-Sweep
  • Digitaltechnik​

Hinweis: Dieser Kurs ist nicht mehr einzeln erhältlich, sondern nur noch als Teil des Monats- oder Jahrespaketes der ET-Akademie.

>
