Diode

Dies ist ein Gastartikel vom TeTeacher

Die Diode gehört zu der Gruppe der Halbleiter.

Halbleiter haben die Eigenschaft, dass sie nicht so gut leiten wie z.B. Kuper aber auch nicht so schlecht wie Isolatoren wie z.B. Kunststoff.

Dioden haben die Funktion, dass sie den Strom in die eine Richtung durchlassen und ihn in die andere Richtung Sperren.

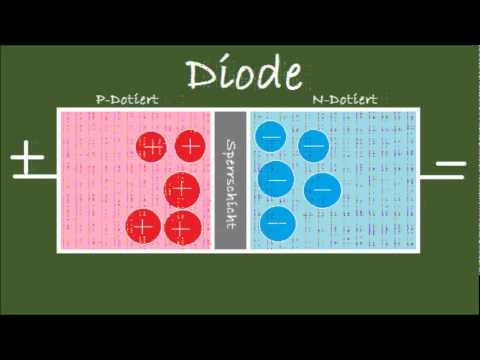

Diese Funktion wird damit realisiert, dass die Diode eine P-Dotierte Schicht hat, ein N-Dotierte Schicht. Zwischen diesen beiden Schichten befindet sich eine Sperrschicht.

Meine Empfehlung für Elektrotechniker

Anzeige

Super einfach: Alle Studienkosten auch ohne Einkünfte als Verlust dokumentieren und verrechnen, sobald Steuern gezahlt werden. Bis zu 4 Jahre rückwirkend.
Das Standardwerk für sämtliche Fragen rund um das Thema Planung, Errichtung und Prüfung elektrischer Niederspannungsanlagen

Das P-Dotierte Material der Diode wurde mit einem Fremdmaterial „verunreinigt“ , dass auf seiner äußeren Elektronenhülle ein Elektron weniger hat als das Material, aus das die P-Dotierte Seite hauptsächlich besteht (z.B. Silicium). Diese Schicht ist somit positiv geladen

Das N-Dotierte Material der Diode hingegen wird mit meinem Fremdmaterial „verunreinigt“, dass auf seiner äußeren Elektronenhülle ein Elektron mehr hat als das Material, aus das die N-Dotierte Seite hauptsächlich besteht (z.B. Silicium). Diese Schicht ist somit negativ geladen.

Der Anschluss an der P-Dotierten Seite wird als Anode und der Anschluss an der N-Dotierten Seite wird als Kathode bezeichnet.

Um die Diode in Durchlassrichtung zu betreiben muss der +Pol der Spannungsversorgung an die Anode angeschlossen werden und der-Pol an der Kathode.

Sobald eine gewisse Durchlassspannung überschritten wird, wird die Sperrschicht zwischen Anode und Kathode überwunden und die Diode wird leitfähig.
