Simulation der Kondensatoraufladung mit PSPICE

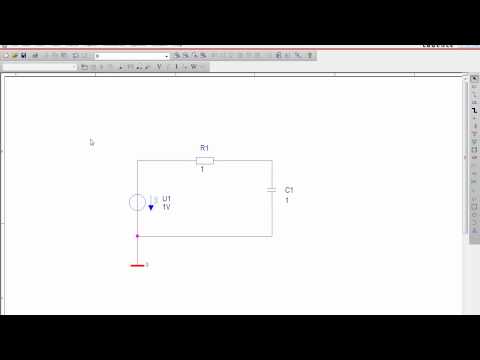

Heute wird die Schaltung einmal „aufgebaut“ – mit PSPICE.

In der Simulation sieht man sehr gut, wie die Spannung am Kondensator zunächst schnell ansteigt.

Je mehr Ladung auf dem Kondensator vorhanden ist, desto langsamer schreitet der Spannungsanstieg voran.

Gegen Ende der Aufladung wird der Anstieg immer kleiner und die Kondensatorspannung nähert sich asymptotisch dem Endwert.

Simulation der Kondensatorladung mit PSPICE.mp4
