Bode-Diagramme in der Elektrotechnik

Zur Analyse und zum Aufbau von Systemen in der Nachrichten- und Regelungstechnik ist neben dem Zeitverhalten vor allem das Frequenzverhalten von großer Bedeutung.

Ein für den Techniker wichtiges Werkzeug ist dabei die Verwendung von Bode-Diagrammen, mit deren Hilfe auch komplexe Systeme beschrieben werden können.

Das Verhalten wird häufig durch Funktionen beschrieben. Diese Funktionen beschreiben das Verhalten der Ausgangsspannung in Abhängigkeit der Eingangsspannung.

Anzeige

Super einfach: Alle Studienkosten auch ohne Einkünfte als Verlust dokumentieren und verrechnen, sobald Steuern gezahlt werden. Bis zu 4 Jahre rückwirkend.

In Wechselstromkreisen ist hier das Verhalten der Ausgangsspannung in Abhängigkeit der Frequenz der (sinusförmigen) Eingangsspannung interessant.

Da die Ausgangsspannung durch den Wechselstromkreis sowohl in der Amplitude als auch im Phasenwinkel von der Eingangsspannung abweicht, wird das Verhalten durch eine komplexe Funktion beschrieben.

Komplex bedeutet hier nicht, dass die Funktion kompliziert ist, sondern im mathematischen Sinne komplex. Es werden also komplexe Zahlen zur Beschreibung der Funktion verwendet.

Den 50%-Sommerrabatt gibt es noch bis Freitag, 20.September, 24:00 Uhr

Ziel des vorliegenden Buches Bode-Diagramme in der Elektrotechnik ist es, den Studierenden eine Einführung in das Thema zu geben und bei dem Verständnis und der Anwendung von Bode-Diagrammen punktgenau zu unterstützen – ohne Ballast.

Das Buch erläutert zunächst Schritt für Schritt die mathematischen Grundlagen von Bode-Diagrammen. Hierbei wird insbesondere auf das Verständnis der Zusammenhänge Wert gelegt.
Anschließend wird anhand von konkreten Beispielen die Anwendung von Bode-Diagrammen in der Elektrotechnik erläutert.

Die Beispiele werden in speziellen Online-Videos für die Leser dieses Buches veranschaulicht.

Lesen zu Hause auf dem PC oder unterwegs auf Tablet, Smartphone oder E-Book-Reader

Das E-Book kann

– mit der kostenlosen Kindle-App auf einem Tablet, einem Smartphone oder dem Computer gelesen werden. Hier kannst Du die Kindle-App kostenlos herunterladen.

– oder natürlich auch mit dem Kindle-Reader von Amazon.

Das Video zum Buch

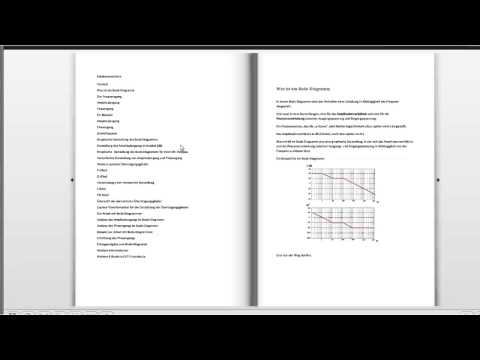

In diesem Video werfe ich einen Blick in das Buch und stelle den Inhalt vor.

Download des E-Book auf Deinen Reader, Deine Kindle-App oder Deinen PC

Das Buch steht zum sofortigen Download bei Amazon.de zur Verfügung.
