Simulation des p-n-Übergangs einer Halbleiterdiode 2


Mit Hilfe von Java-Programmen kann man die Vorgänge eines p-n-Übergangs simulieren.

So kann man dann natürlich auch die Vorgänge in Transistoren simulieren. Bei einem Bipolartransistor, beispielsweise einem npn-Transistor.
Bei einem npn-Transistor findet man drei unterschiedlich dotierte Schichte, also zwei pn-Übergänge.
Um diese Vorgänge zu simulieren sind jedoch einige Vereinfachungen gegenüber den realen Umgebungsparametern nötig.

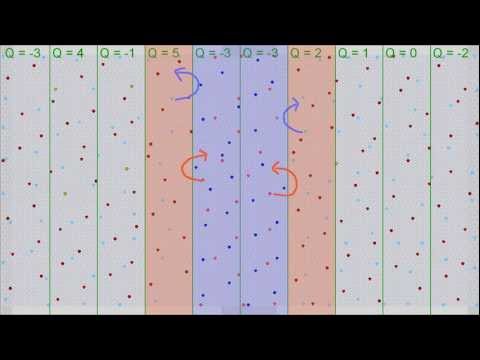

Im heutigen Gast-Video erläutert homofaciens zunächst, welche Vereinfachungen er bei der Simulation des p-n-Übergangs macht und wie der die Übergänge von Elektronen von einem Atom zum benachbarten berechnet.

Die anschließende Simulation des bipolaren Transistors macht die Vorgänge sehr schön deutlich.

Viel Spaß mit dem Video.
