Realisierung von XOR in Logiflash
Kategorien: DigitaltechnikHierbei soll es vor allem darum gehen, dass Du die Bedienung von Logiflash noch ein bißchen übst, bevor später die etwas komplizierten Schaltungen kommen.
In der letzten Folge habe ich ja schon die Funktion eines XOR-Gatters vorgestellt.
Bei einer XOR-Funktion ist ja dann gerade eine 1 am Ausganeg wenn genau ein Eingang = 1 ist.
Also im Gegensatz zu einem OR-Gatter wird eine 0 ausgegeben, wenn am Eingang beide gleich 1 sind.
Am Ausgang eines XOR-Gatters liegt also dann eine 1 an wenn
(A gleich 1) ist UND (B-NICHT gleich 1) ist
ODER
(A-NICHT gleich 1) ist UND (B gleich 1) ist

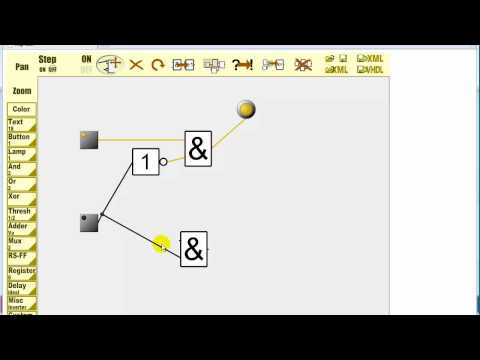

Im Video zeige ich, wie eine entsprechende Schaltung aufgabeut werden kann.
So geht’s weiter
In der nächsten Folge wird es dann darum gehen, wie man die Funktionen der Gatter darstellen kann. Es geht dann um die Themen Wahrheitstabelle und Funktionsgleichung.
[Dieser Artikel ist Teil der Artikelserie zum Thema Digitaltechnik. Unter folgendem Link erhältst Du einen Überblick über die bereits erschienen Artikel zum Thema Digitaltechnik]
Hat Dir der Artikel geholfen? - Dann hilf dem Artikel ;-)
(Gibt jetzt das erste Rating ab!)
Loading ...
|
Ähnliche Artikel
Folgende Artikel aus der gleichen Kategorie könnten Dich ebenfalls interessieren:
Keinen passenden
|
NAND und NOR In der letzten Folge haben wir uns bereits die Grundgatter der Digitaltechnik angeguckt. Zu den Grun...
Start der Entwicklungsumgebung uVision Nachdem wir in der letzten Folge die Software uVision von Keil installiert haben, wird heute das er...
Pointer in C – Lösung und Spielereien Nachdem ich die letzte Folge über Pointer und Arrays mit einer kleinen Aufgabe beendet habe, wird es...
Lösung der Aufgabe und SHIFT Operator In der letzten Folge habe ich das Element Array vorgestellt. Mit einem Array kann man eine Struktur ...
Mein Name ist Wolfgang Bengfort. Ich bin Lehrer für Elektrotechnik und Technische Informatik und habe im September 2009 diese Seite gestartet.
Hallo,
ist ja ein cooles Programm.
Aber wie bekomme ich eine neue Leitung an eine bestehende?
Danke!
Hi,
Du hälst einfach die Strg-Taste fest und dann mit der linken Maus-Taste auf die Leitung, Maustaste festhalten und dann mit dem Gatter verbinden.
He, super.
klappt.
Vielen Dank!
