Hochpass mit RC-Schaltung

Ein Hochpass ist eine Filterschaltung, die Frequenzen filtern.

Wie man beim Namen schon entnehmen kann, lässt der Hochpass hohe Frequenzen passieren und Filtert niedrige Frequenzen raus.

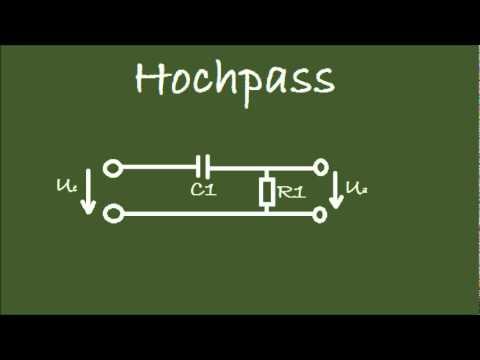

Der Hochpass mit RC-Schaltung besteht aus einem Widerstand und einem Kondensator.

Die Eingangsspannung wird an der Reihenschaltung von Widerstand und Kondensator angelegt und die Ausgangsspannung wird am Widerstand abgegriffen.

Haben wir nun eine kleine Frequenz, hat der Kondensator einen hohen Blindwiderstand. Das bedeutet, dass der größte Teil der Spannung am Kondensator abfällt und nur eine geringe Spannung am Widerstand abgegriffen wird.

Meine Empfehlung für Elektrotechniker

Anzeige

5 Elektrotechnik E-Books als PDF zum Download
Jetzt kostenlose Probelektionen risikolos ausprobieren!

Haben wir aber eine hochfrequente Eingangsspannung, hat der Kondensator einen geringen Blindwiderstand. In diesem Fall fällt kaum Spannung am Kondensator ab und am Widerstand kann eine hohe Ausgangsspannung abgegriffen werden.

Die Grenzfrequenz ist die Frequenz bei der nur noch 70,7% der Eingangsspannung am Ausgang ankommt.
Sie wird mit der Formel 1/2Pi x R x C berechnet.

Ein Hochpass wird z.B. im Audiobereich eingesetzt um tiefe Töne zu sperren und nur hohe Töne wiederzugeben.



Dies ist ein Gastartikel vom TeTeacher.
Ich bin gelernter Elektroniker für Geräte und Systeme, der neben seiner Ausbildung seine Fachhochschulreife erlangt hat.
Ich betreibe einen YouTube-Channel, auf dem ich regelmäßig neue Videos hoch lade.
In meinen Videos beschäftige ich mich mit diversen Themen der Elektrotechnik und versuche dort meine Kenntnisse an Schüler, Azubis, Studenten oder Technikinteressierte Leuten weiterzugeben.

Ich erkläre die einzelnen Themengebiete anhand von anschaulichen Bildern und zur besseren Einprägung gebe ich Eselsbrücken und Beispiele an.
