PSpice Installation

Dieser Artikel wie auch die folgenden Artikeln und Videos der PSpice-Reihe baut auf der kostenlosen Demo-Version ORCAD Lite auf. Die für die Artikelreihe wichtigen Softwarepakete Capture und Pspice ermöglichen den Aufbau und de Simulation analoger und digitaler Schaltungen.
Die kostenlose Demo-Version ist ein voll funktionsfähiges Design-Paket inklusive PSpice, die lediglich in der Anzahl der Bauteile, Bauteilepins, Netzknoten und Einbindung zusätzlicher Simulationsmodelle beschränkt ist.
Für Ausbildungszwecke ist diese Demo-Version jedoch völlig ausreichend und ermöglicht so beispielsweise Ergebnisse aus Schaltungsberechnungen zu überpfrüfen. Aber auch Simulationen für Schaltungen durchzuführen, die mathematisch nicht, oder nur sehr umständlich, zu berechnen sind.

Anfordern der Demo DVD

Die Demo-DVD wird von der Firma FlowCAD zur Verfügung gestellt. FlowCAD ist Distributor in Zentraleuropa für Hardware- und Software- Entwicklungswerkzeuge für Elektronische Schaltungen.
Unter anderem eben auch PSpice.

Unter folgendem Link kann die Demo-Version von PSpice angefordert werden. Hier der Link zur Anforderung der Demo-Version von PSpice.
Nachdem Du die DVD angefordert hast, liegt die DVD nach wenigen Tagen in Deinem Briefkasten.

Anzeige

Super einfach: Alle Studienkosten auch ohne Einkünfte als Verlust dokumentieren und verrechnen, sobald Steuern gezahlt werden. Bis zu 4 Jahre rückwirkend.
Das Standardwerk für sämtliche Fragen rund um das Thema Planung, Errichtung und Prüfung elektrischer Niederspannungsanlagen

Installation von PSpice

Nachdem Du die DVD in das Laufwerk Deines PCs gelegt hast, sieht Du in Deinem Explorer das Program setup.exe, mit dem Du die Produktinstallation starten kannst.
Also:
setup.exe starten

Produktinstallation auswählen

Im folgenden erscheinen einige Meldungen, die bestätigt werden müssen. Anschließend beginnt die eigentliche Installation.

Je nach Rechnerleistung und Geschwindigkeit des DVD-Laufwerkes bzw. der Festplatte kann die Installation des Softwarepakets einige Minuten dauern.

Nach der Installation erhält man eine Kachel auf dem Desktop, bzw. der Programmauswahl und kann die Software starten.

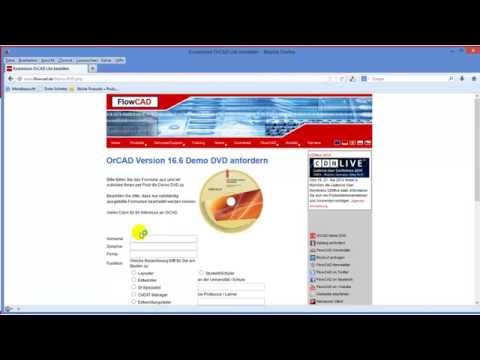

Video zur Installation von PSpice

In diesem Video zeige ich noch einmal den Vorgang von der Bestellung, der Installation und Start der Software.

In den nächsten Artikeln und Videos geht es dann um die Bedienung der Software und Simulation verschiedener Schaltungen verschiedenen Bereichen der Elektrotechnik.
