Äquivalenz und Antivalez (XOR)
Kategorie: DigitaltechnikEs gibt zwar noch weitere Gatter. Diese lassen sich aber aus den vorgestellten Gattern erstellen, oder unterscheiden sich nur von den behandelten Gattern, dass der eine oder andere Eingang invertiert ist.
Bei den heute vorgestellten Gattern handelt es sich um Gatter für die Äquivalenz und der Antivalenz.
Wie die Namen schon vermuten lassen, geht es bei der Äquivalenz und der Antivalenz darum, ob die Eingänge am jeweiligen Gatter gleich oder eben ungleich sind.
Äquivalenz
Eine Äuqivalenz liegt vor, wenn beide Eingänge gleich 0 sind ODER beide Eingänge gleich 1 sind.

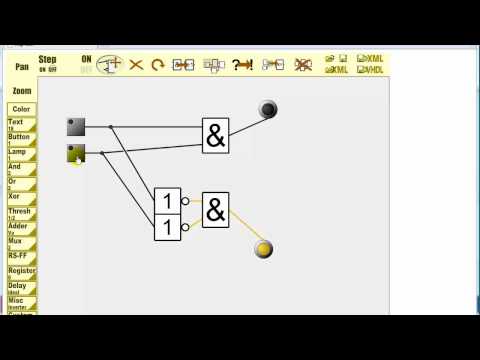

Im Video zeige ich, wie man die Funktion der Äquivalenz mit den schon bekannten Gattern UND und ODER ( bzw. AND und OR) aufbauen kann.
Eine 1 soll nämlich dann am Ausgang der Äquivalenz anliegen, wenn für die Eingänge A und B gilt.
Am Ausgang liegt dann eine 1 an (die Aussage ist wahr), wenn
(A gleich 1) ist UND (B gleich 1) ist
ODER
(A gleich 0) ist UND (B gleich 0) ist.
Also wenn
(A gleich 1) ist UND (B gleich 1) ist
ODER
(A -NICHT gleich 1) ist UND (B-NICHT gleich 1) ist.
Wie man eine Äquivalenz also mit den Grundgattern aufbauen kann zeige ich wieder anhand von Logiflash. Einen Baustein für die Äqzuvalentz gibt es natürlich auch als integrierten Baustein. Ein solchen Baustein findet man auch in Logiflah.
Antivalenz, XOR
Die Funktion der Antivalenz, auch bekannt als XOR, funktioniert analog.
Bei einem XOR-Gatter wird eine 1 ausgegeben, wenn die Eingänge unterschiedlich sind, wenn also eine 1 und eine 0 an den Eingängen anliegt.
Am Ausgang eines XOR-Gatters liegt also dann eine 1 an wenn
(A gleich 1) ist UND (B-NICHT gleich 1) ist
ODER
(A-NICHT gleich 1) ist UND (B gleich 1) ist.
Nun aber zum Video
