Astabile Kippstufe mit NE555

Mit dem Timerbaustein NE555 kann sehr leicht eine Astabile Kippstufe realisiert werden.

Zwar hat der NE555 selbst keine eingebaute Timerfunktion.

Durch die äußere Beschaltung durch Widerstände und einem Kondensator lassen sich die Auf- und Entladezeiten des Kondensators dazu nutzen die gewünschten Umschaltzeiten mit Hilfe des NE555 einzustellen.

Im Video wird der Aufbau einer astabilen Kippstufe mit Hilfe von PSpice gezeigt.

Auf der Seite von FlowCAD.de steht die Schaltung als gepackte Datei zum Download zur Verfügung.

Weitere Infos und Videos findest Du auch auf der Übersichtsseite zum Baustein NE555.

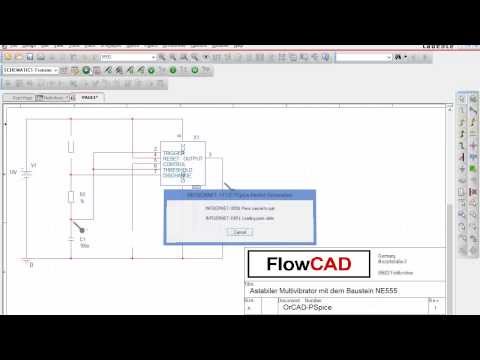

Das Video zur astabilen Kippstufe mit dem NE555

Viele Spaß nun mit dem Video und der eigenen Simulation.
